湘潭湘科DRPL-I导热系数测试仪(平板热流计法)
一、概述
该仪器采用国际上流行的热流计检测导热系数和热阻方法,配计算机实现全自动检测,生成实验报告。仪器采用在试样一面加入稳定的热面温度,热量通过试样传递到冷面(室温),测量传递的热流来计算导热系数和热阻。
此测试方法简便,快捷,重复性好。非常适用于型材等金属材料传热方面的研究和开发。也可用于岩土、塑料、橡胶、玻璃、石墨、保温材料等测试,广泛应用在大专院校、科研院所、质检、厂矿。
本仪器参考标准:GB/T10295-2008 (绝热材料稳态热阻及有关特性的测定 热流计法)及ASTM C518-04用热流计法测定稳态热通量和热传递特性的试验方法。
二、主要技术参数
1、导热系数范围:
板状样0.015-5W/mk,精确度小于5%,
圆柱状、管状样3-400W/mk,精确度小于5%。(需合同注明要求测试)
2、热面温度:室温-99.99℃,采用高数度数显表测温,0.2级精度,分辩率0.01℃。
3、冷面温度:室温,采用高数度数显表测温,0.2级精度,分辩率0.01℃。
4、热面温控:室温-99.99℃,采用高数度程控数显表测温,0.2级精度,分辩率0.01℃,平板加热器,双向可控硅控制。
5、冷面采用强制风冷。
6、采用计算机自动测试。
7、采用WPY热流计,热流参数23.26w/m2*mV。
8、采用有机玻璃防风罩,可直接观察实验过程。
9、冷热板传热面积:150×150(mm)。
10、冷热板可调节间距:0-160(mm)。

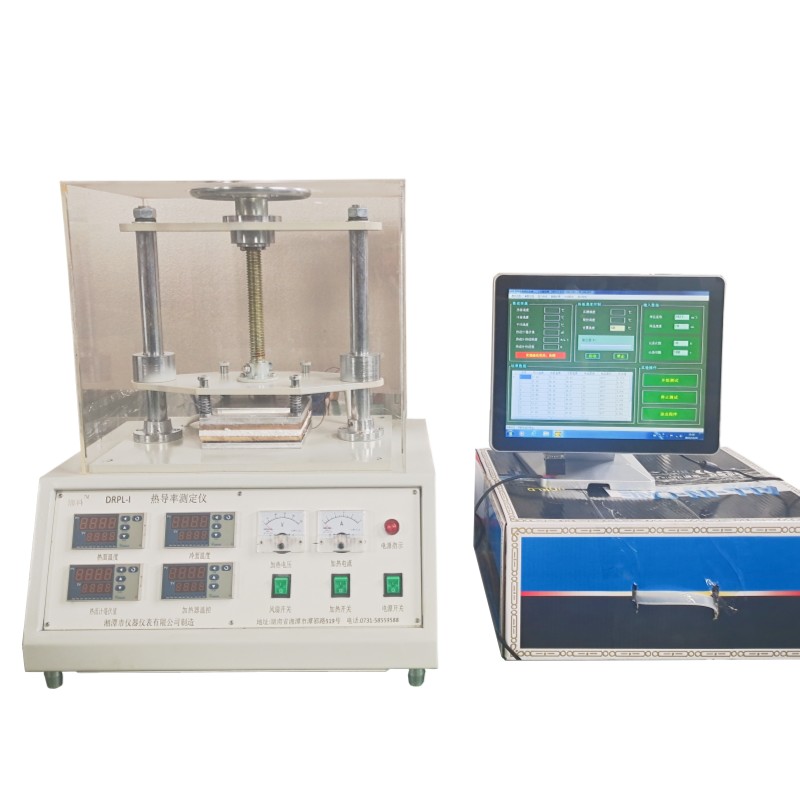

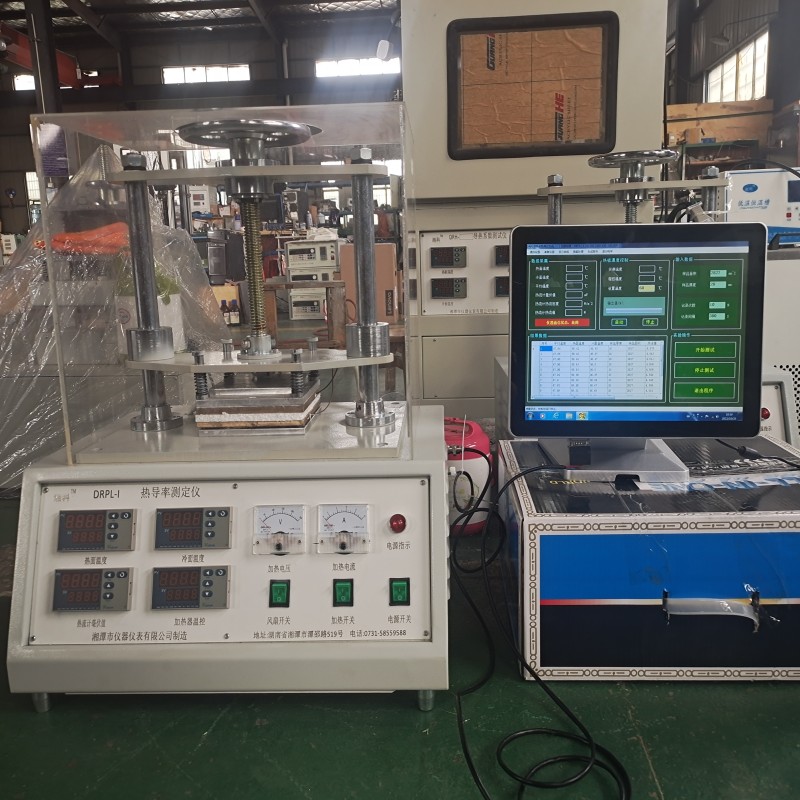

仪器配置:含DRPL-I测试主机壹台,软件壹套,有机玻璃防风罩壹台,台式电脑壹台(可需方自备)。
