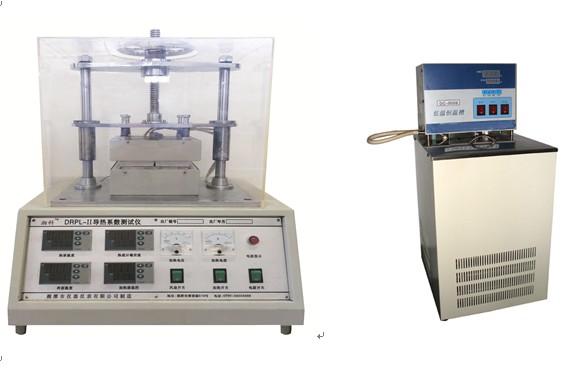

湘潭湘科DRPL-II系列导热系数测试仪（平板热流计法）-湘潭市仪器仪表有限公司

湘潭湘科DRPL-II系列导热系数测试仪（防护平板热流计法），大范围导热系数测试仪

一、概述

本仪器采用国际上流行的热流计检测导热系数方法，配计算机实现全自动检测，是在我公司原DRPL-1基础上重新优化设计而成，适应各种常见材料导热系数的测试要求。

本仪器基于稳态平板法测试原理，在热面加入稳定的热面温度，热量通过试样传递到冷面，测量传递的热流，再根据试样的厚度和传热面积可计算导热系数和热阻。此测试方法简便，快捷，重复性好。非常适用于材料传热方面的研究和开发。可用于塑料、橡胶、石墨、保温材料等测试，广泛应用在大专院校、科研院所、质检、厂矿。

本仪器参考标准：ASTM E1530-06用保护的热流计技术评定材料的耐传热性能的测试标准、GB/T29313-2012电气绝缘材料热传导性能试验方法、ASTM C518-04用热流计法测定稳态热通量和热传递特性的试验方法；GB10295-2008绝热材料稳态热阻及有关特性的测定（热流计法）。

二、主要技术参数

序号	主要参数	DRPL-2		DRPL-2A	DRPL-2B	DRPL-2C
1	导热系数范围	板状样0.001-5W/mk；圆柱状样3-500W/mk				5-1000W/mk
2	测试精度	优于5％	优于4％		优于4％	优于5％
3	热板温控	室温—99.99℃	室温—150.00℃ 或室温—300.00℃		室温—150.00℃ 或室温—300.00℃	室温—150.00℃ 或室温—300.00℃
4	冷面温度	强制风冷	强制风冷		恒温槽5--90℃ (根据温度选配)	恒温槽5--90℃ (根据温度选配)
5	测试面尺寸	150*150mm	φ60（或φ80）mm		φ60（或φ80）mm	装夹样品宽60mm
6	实验时间	约3小时	约3小时		约1.5小时	约1.5小时
7	护热装置	无	有		有	有
8	热流量范围	0.5-2000W/m²，分辫率0.25 W/m²。
9	测控系统	计算机自动测试
10	电源	220V；50Hz；功率小于1KW（不含恒温槽）
11	热流计	采用WPY热流计，热流参数23.26w/m2*mV。
12	其它	采用有机玻璃防风罩，可直接观察实验过程。

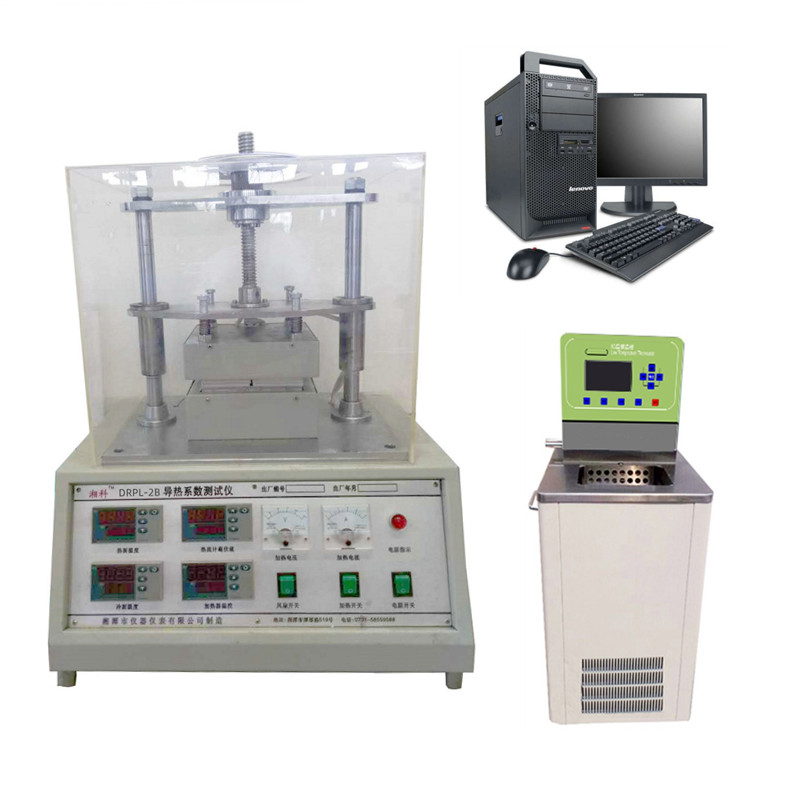

13	配置	含DRPL-2测试主机壹台，软件壹套，有机玻璃防风罩壹个，需方自备电脑及打印机。	含DRPL-2A测试主机壹台，软件壹套，有机玻璃防风罩壹个，需方自备电脑及打印机。		含DRPL-2B测试主机壹台，软件壹套，有机玻璃防风罩壹个，高精度恒温水槽壹台，需方自备电脑及打印机。	含DRPL-2C测试主机壹台，软件壹套，有机玻璃防风罩壹个，高精度恒温水槽壹台，装样夹具壹套，需方自备电脑及打印机。

注：DRPL-2C型号仪器是专测高导热薄板样（金属片、石墨片等）的仪器。
