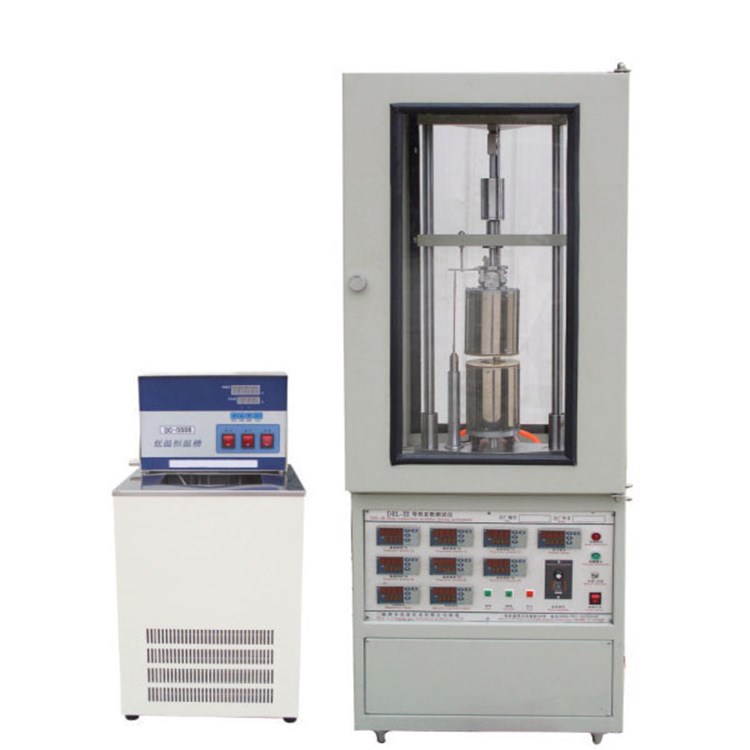

平板导热系数仪湘潭湘科DRL-III系列导热系数测试仪（热流法）
一、概述
本仪器主要测试薄的热导体、固体电绝缘材料、导热树脂、薄的热导体、固体电绝缘材料、导热树脂、硅胶、硅脂、塑料、橡胶、涂料、铝基板、高分子材料、陶瓷、氧化铍瓷、氧化铝瓷等细小材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状，加围框可检测粉状态材料及膏状材料。
仪器参考标准：MIL-I-49456A（绝缘片材、导热树脂、热导玻纤增强）；GB 5598-2015（氧化铍瓷导热系数测定方法 棒轴法）；ASTM D5470-12（薄的热导性固体电绝缘材料传热性能的测试标准）、GB/T38712-2020（超薄玻璃导热系数实验方法 热流法）、GB /T29313-2012电气绝缘材料热传导性能试验方法等。
仪器特点：自动加压，自动测厚，实验全自动控制。6点温度梯度检测，提高测试精度。可检测不同压力下热阻曲线，采用优化的数学模型，测量材料导热系数和热阻以及界面处接触热阻等。
广泛应用在大中院校，科研单位，质检部门和生产厂的材料分析检测。
二、 主要参数
|
主要参数 |
DRL-3(标准型) |
DRL-3(增强型) |
DRL-3A |
DRL-3B |
|
1、试样大小 |
≤Φ30mm |
≤Φ30mm |
≤Φ30mm |
Φ50mm |
|
2、试样厚度 |
0.02-20mm |
0.02-20mm |
0.02-20mm |
0.3-5mm |
|
3、热极温度 |
室温-99.99℃ |
室温-200℃ |
室温-200℃ |
室温-500℃ |
|
4、冷极温度 |
0-99.0℃ |
0-99.0℃ |
强制风冷 |
5-60℃ |
|
5、导热系数 |
0.1～45 W/m*k |
0.05～45 W/m*k |
0.05～45 W/m*k |
0.003～1 W/m*k |
|
6、热阻(m2*K/W) |
0.000005～0.05 |
0.000005～0.05 |
0.000005～0.05 |
0.0003～1.5 |
|
7、测试精度 |
≤3％ |
≤3％ |
≤3％ |
≤4％ |
|
7、压力测量 |
0～1000N |
0～1000N |
0～1000N |
0～1000N |
|
8、位移测量 |
0～40mm |
0～40mm |
0～40mm |
0～40mm |
|
9、压力控制 |
电动 |
电动 |
电动 |
电动 |
|
10、实验方式 |
a、试样不同压力下热阻测试。b、材料导热系数测试。c、接触热阻测试。d、铝基板（复合板材）热阻测试。e、老化可靠性测试。 |
不同压力下热阻和导热系数测试。 |
||
|
11、电源 |
电压：220V，功率小于1KW。 |
|||
仪器选型：DRL-3(增强型)是在DRL-3(标准型)基础上提高热极温度，主要用于对测试温度要求稍高和导热系数稍低的材料测试；DRL-3A主要用于对测试温度要求稍高的材料测试；DRL-3B主要用于绝热保温材料的测量。
DRL-III型导热系数测试仪部分典型用户：
EUROPEAN THERMODYNAMICS LTD（英国）
3M中国有限公司
比亚迪股份有限公司
中国第一汽车股份有限公司
惠州雷士光电科技有限公司
中国电子科技集团公司十四研究所
中科院苏州纳米所
北京理工大学
天津大学
北京工业大学
